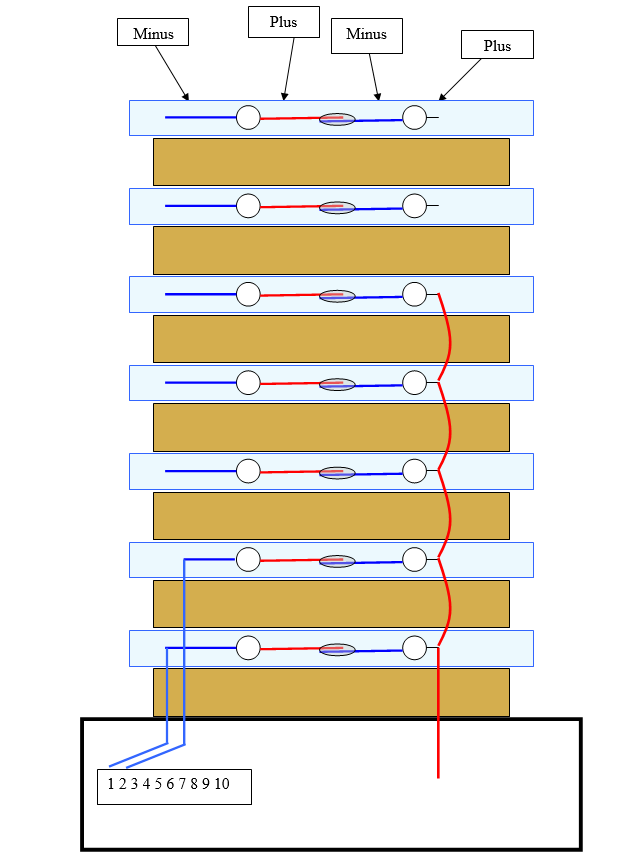

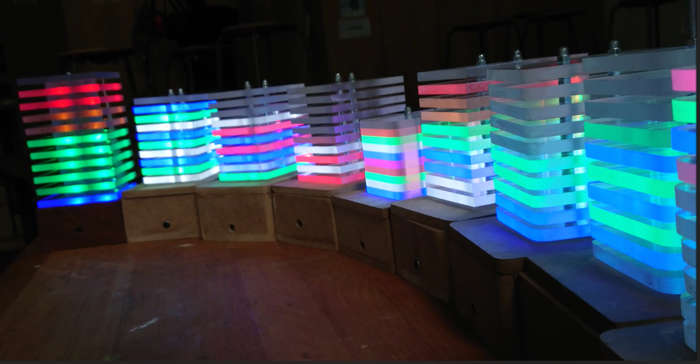

Im Schuljahr 2018 wurde wieder im Technikkurs ein LED-Tower gebaut. Grundlage dafür ist das Display-Treiber IC - "LM3915". Außerdem ist wieder eine Mikrofon-Verstärker-Schaltung verbaut, die mit dem Audio-Verstärker IC - "LM 386" geregelt wird. Insgesamt werden 10 LED Reihen angesteuert. Die LED sind durch 5mm Bohrungen in den Acrylglasplatten befestigt. Pro Acrylglasplatte sind 2 LED jeweils in reihe geschaltet und sorgen dadurch für ausreichend Licht, das sich an den Kanten bricht. Die Kanten wurden mit Schleifpapier angeraut und die Ecken wurden abgerundet. Die Betriebsspannung liegt bei 9V. Das Audiosignal kann entweder über ein Kondensatormikro und dazugehöriger Verstärkerschaltung oder über eine Audiobuchse zum IC LM 3915 zugeführt werden.

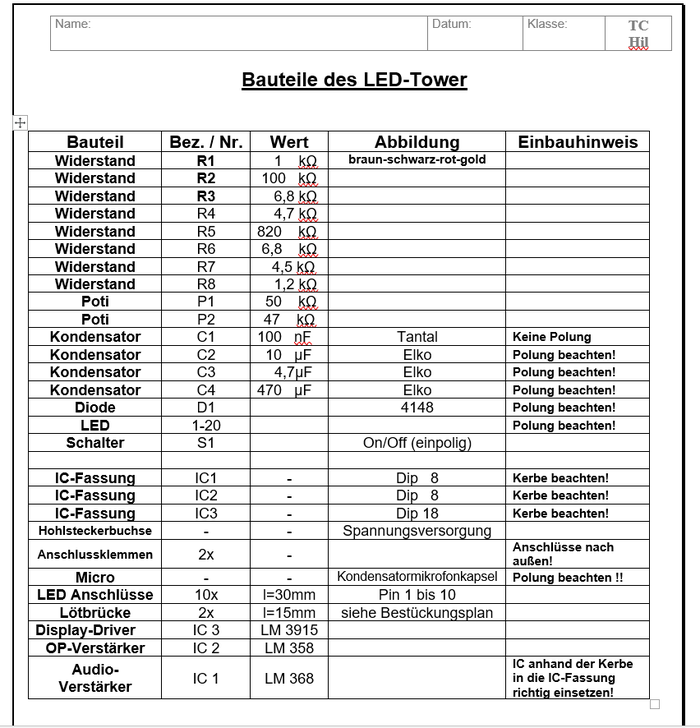

Kosten für alle Bauteile und Materialen: ca. 24 Euro. (inkl. Netzteil)

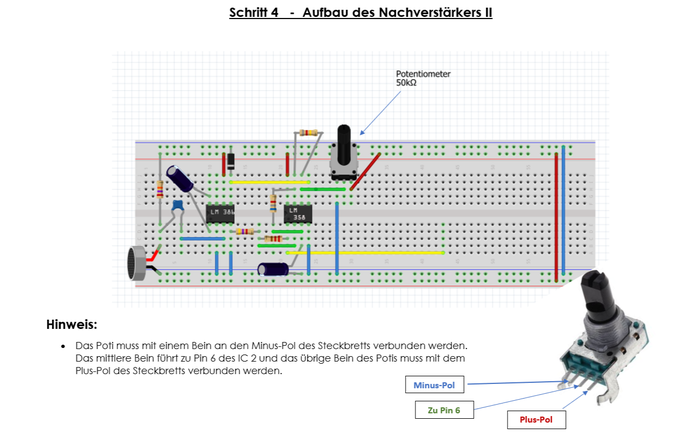

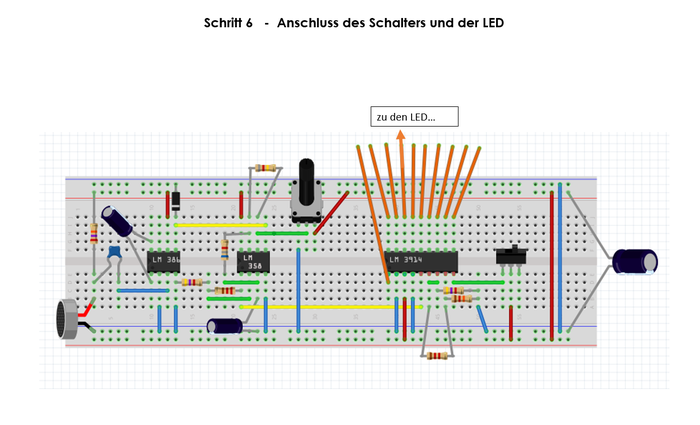

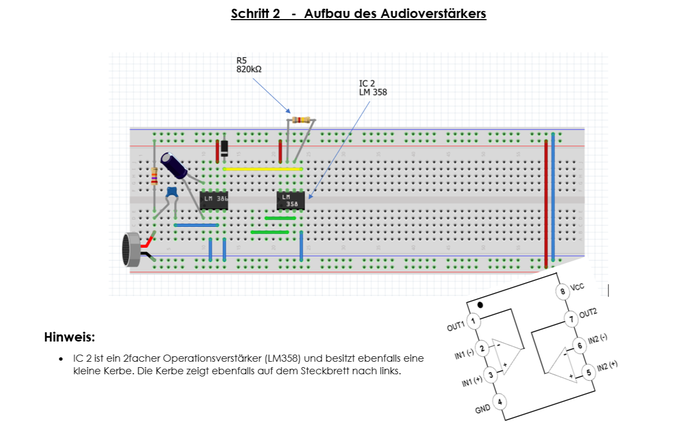

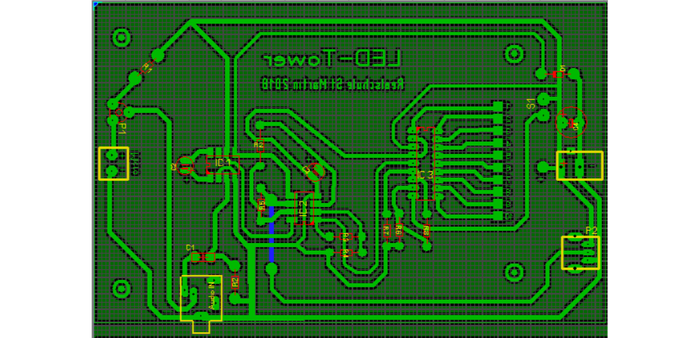

Die folgende Anleitung zum Aufbau auf dem Steckbrett wurde mit Fritzing erstellt. Mit diesem kostenlosen Programm lassen sich Bauteile auf einem Steckbrett per Software arrangieren.
Hier kann man es runterladen:

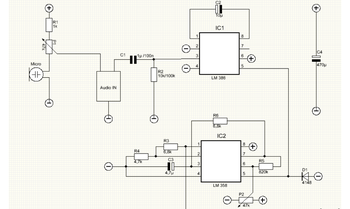

1. Teil des Schaltplans:

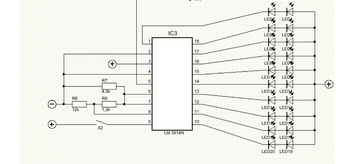

2. Teil des Schaltplans:
