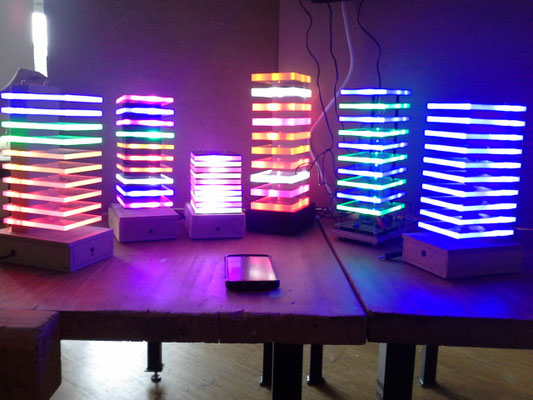

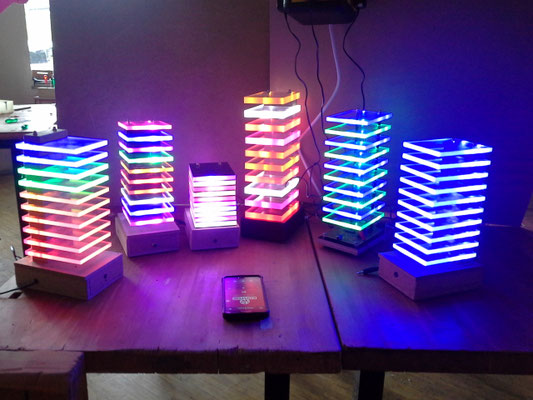

Bau eines LED-Tower (VU-Meter)
Funktion
Im Rahmen der Technik AG für Schülerinnen und Schüler des Jahrgangs 6 meiner
Gesamtschule wurde in einem Schuljahr ein LED Tower gebaut.
Grundbaustein für den Tower ist der LM3914.
Über zwei Verstärkerstufen (1. LM386 und 2. LM358) können mit Hilfe eines Kondensatormikrophons akustische Signale in elektrische Signale umgewandelt werden. Der
LM3914 wandelt diese Spannungspegel um und lässt je nach Pegel viele oder wenige LED leuchten.
Zusätzlich kann die Schaltung über ein LINE IN Kabel angesteuert werden, damit man auch Musik vom MP3 Player direkt einsteuern kann.

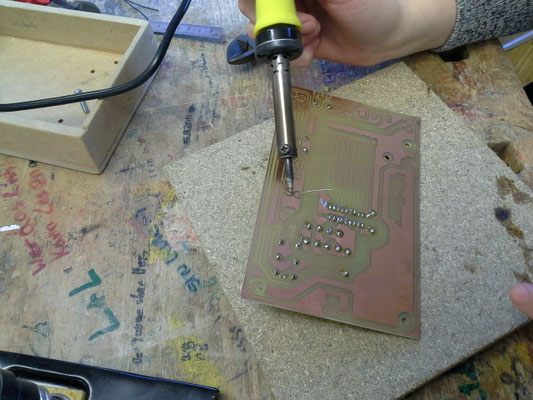

Die Kinder haben dabei einiges über elektronische Bauteile gelernt, ihre Fähigkeiten im Löten verbessert und sich im "Fehlersuchen" bewährt. Unterstützt wurde die Ag durch zwei Schüler der 10. Klasse.

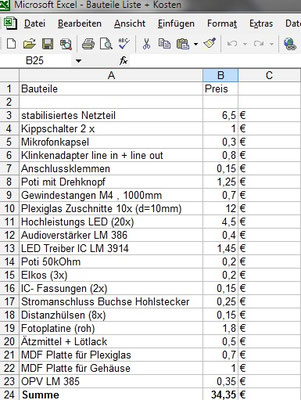

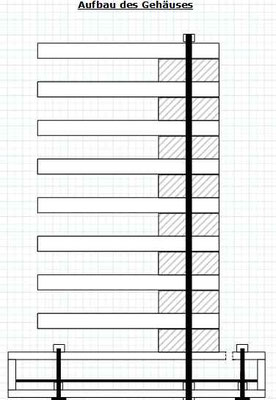

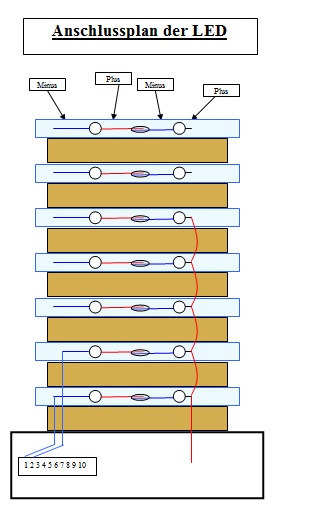

Materialkosten pro Tower: ca. 35 €

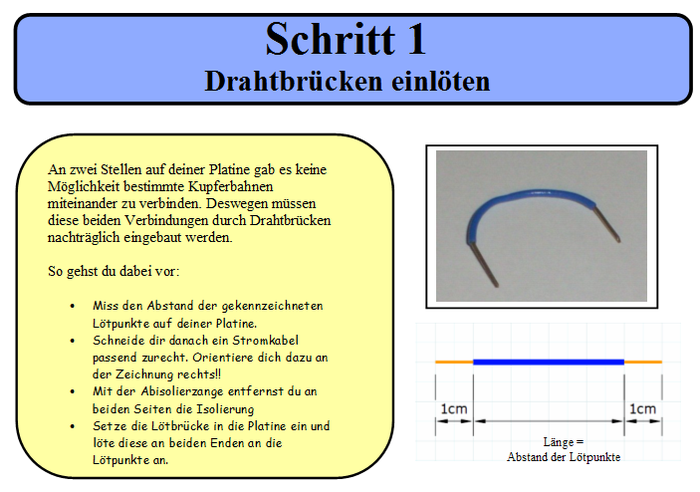

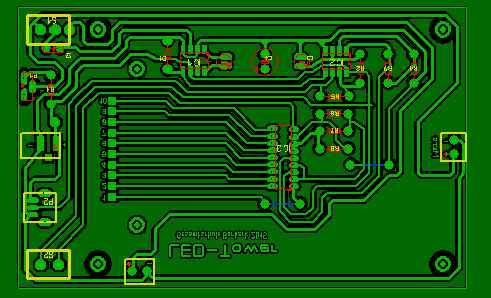

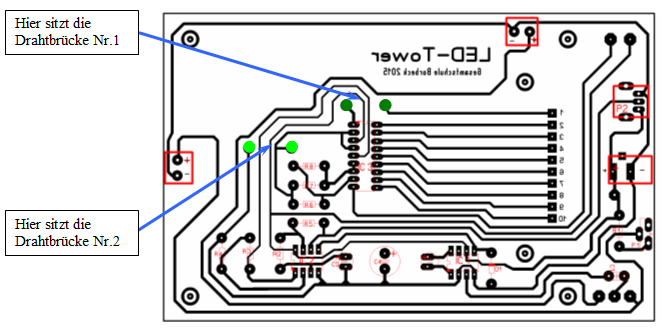

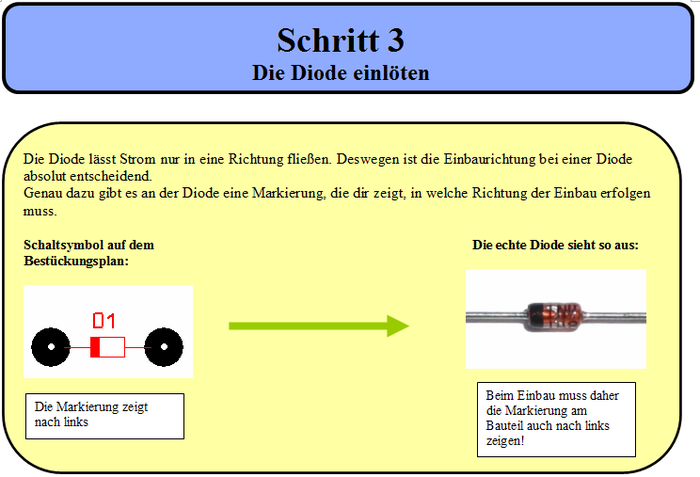

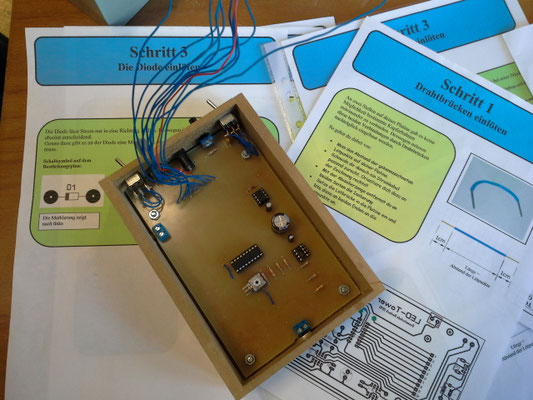

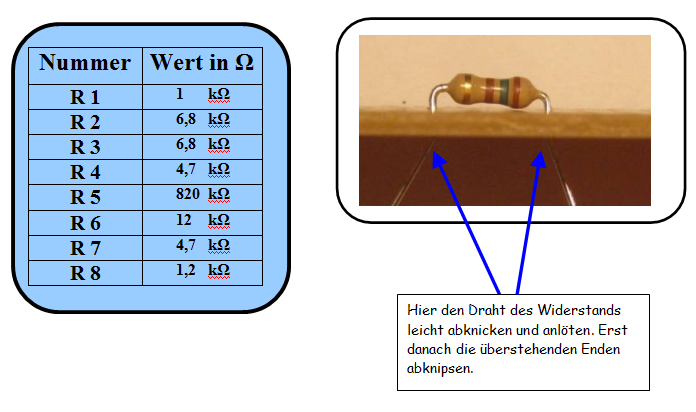

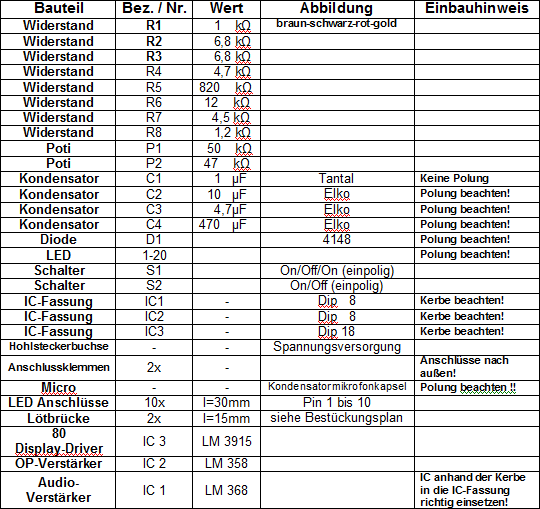

Bauteilliste für die Bestückung der Platine

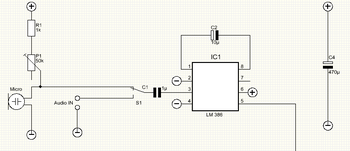

Audioverstärker mit dem LM386:
Der LM 386 ist ein sehr praktisch zu verwendender Baustein. Beschränkt man sich auf eine einfache Signalverstärkung ohne Frequenzfilter und stabilisierende Bauteile, so müssen nur wenige Bau-elemente hinzugefügt werden.
An Pin 3 wird das Audio-Signal eingespeist. Wahlweise vom Mikrofon oder von der Audiobuchse.
Kondensator C1 unterdrückt die Gleichtaktspannung, die an den Eingängen des Verstärkers anliegt und unerwünscht ist.
C2 sorgt für die Verstärkung im LM 386. Bei 10uF liegt diese bei ca. 200x. Lässt man den Kondensator weg liegt die Verstärkung bei ca.20x.
